一、企業簡介：

       山東容弗新信息科技有限公司，位于國家級軟件產業基地，齊魯軟件園的銀荷大廈，是通過國家“雙軟認定”的高新技術企業。公司結合自身在分布式系統、業務協同集成平臺方面的研究成果，以及在電網建設、檢修、運行領域的技術積累，從事電網繼電保護整定計算、智能變電站二次系統建設、檢修及運行支持產品的開發，并提供電網生產運行與管理方面的技術咨詢服務。



       智能變電站配置文件運行管控系統，是山東容弗新信息科技有限公司于2012年研發的一款智能變電站配置文件管控業務平臺。該系統以SCD文件的審批歸檔管控為核心，通過一系列技術手段和措施，實現了智能變電站配置文件規范化管控和有效業務支撐。此系統自投入市場以來，相繼與山東省調、福建省調、國調中心等單位展開交流及合作，并于2014年12月開始參與國網相關“智能變電站配置文件運行管理模塊”技術規范的編制，2015年7月，《智能變電站配置文件運行管理系統技術規范（報批稿）》報送國調中心審批。



       至2016年4月，山東容弗相繼與國網系統內12家電力公司開展合作，在智能變電站配置文件運行管理系統開發及實用化上積累了寶貴的經驗，為國網國調中心智能變電站繼電保護配置文件運行管理模塊的試點建設工作（調綜〔2015〕12號文）作出了貢獻。



二、案例背景：



       國家電網公司從維護國家安全、社會穩定與公民權益出發，按照國家信息安全等級保護制度要求，將信息安全納入電網生產安全體系。信息安全作為電網信息化深入推進的基本保障條件，對公司生產、經營、管理工作有著重要意義，對電網安全有著重大影響。隨著管理系統的不斷發展和廣泛應用以及國家電網公司對于自建系統提出的一系列安全要求，系統運行以及智能變電站配置文件資料的安全性已不容忽視。



       本著對客戶負責的態度，我公司為此成立系統安全檢測中心，并特別邀請中國電科院信息安全實驗室、江蘇電科院等協助我單位進行《智能變電站配置文件管控系統》的安全測評。



三、解決方案：



       在所有的信息安全問題中，最重要的問題就是如何保證數據的安全性。為此我公司特邀請多位安全專家，對如何保證我公司系統數據傳輸及存儲的安全性進行探討研究。經過長達一年的探討研究及無數次試驗，最終成功的完成了我公司“智能變電站配置文件管控系統”數據傳輸及存儲的加密，并通過了中國電力科學研究院的滲透測試。下面介紹一下我公司研究的加密技術。



       數據加密（Data Encryption）技術是指將一個信息（或稱明文，plain text）經過加密鑰匙（Encryption key）及加密函數轉換，變成無意義的密文（cipher text），而接收方則將此密文經過解密函數、解密鑰匙（Decryption key）還原成明文。因此它的核心就是加密算法和加密秘鑰。目前比較著名的加密算法有DES、MD5、RSA、MD5。我們所使用的加密算法為3DES+MD5雙重加密技術進行數據的加密，并在傳輸過程中使用HTTP+ SSL /TLS加密技術即HTTPS加密進行數據傳輸加密。



       DES是一個迭代的分組密碼，其使用一個56位的密鑰以及附加的8位奇偶校驗位（每組的第8位作為奇偶校驗位），產生最大64位的分組大小。這種技術稱為Feistel，其中將加密的文本塊分成兩半。使用子密鑰對其中一半應用循環功能，然后將輸出與另一半進行“異或”運算；接著交換這兩半，這一過程會繼續下去，但最后一個循環不交換。DES使用16輪循環，使用異或、置換、代換、移位操作四種基本運算。



       3DES（即Triple DES）是DES向AES過渡的加密算法，它使用3條56位的密鑰對數據進行三次加密。是DES的一個更安全的變形。它以DES為基本模塊，通過組合分組方法設計出分組加密算法。比起最初的DES更為安全。



       MD5即Message-Digest Algorithm 5（信息-摘要算法5），用于確保信息傳輸完整一致。將數據（如漢字）運算為另一固定長度值，是雜湊算法的基礎原理。MD5的作用是讓大容量信息在用數字簽名軟件簽署私人密鑰前被"壓縮"成一種保密的格式（就是把一個任意長度的字節串變換成一定長的十六進制數字串）。



       HTTPS（全稱：Hyper Text Transfer Protocol over Secure Socket Layer），是以安全為目標的HTTP通道，簡單講是HTTP的安全版。即HTTP下加入SSL層，HTTPS的安全基礎是SSL，因此加密的詳細內容就需要SSL。它是一個URI scheme（抽象標識符體系），句法類同http：體系。用于安全的HTTP數據傳輸。https：URL表明它使用了HTTP，但HTTPS存在不同于HTTP的默認端口及一個加密/身份驗證層（在HTTP與TCP之間）。

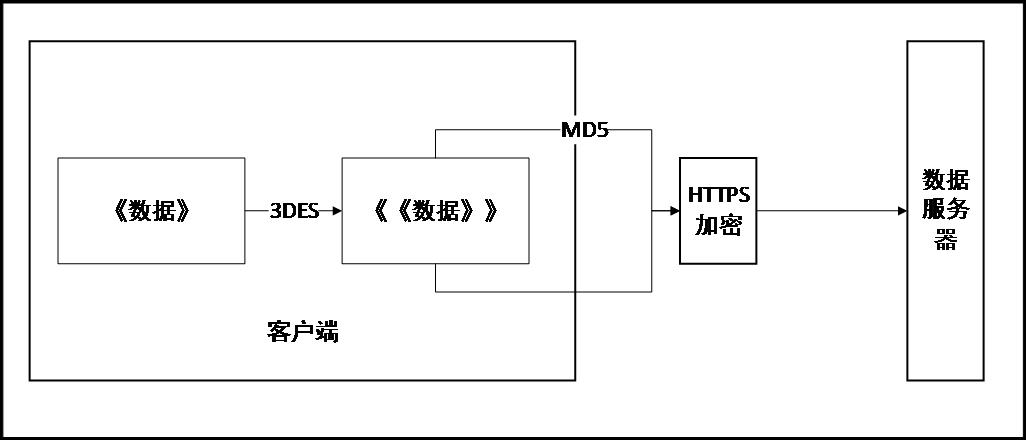

        客戶端加密方式如下圖所示：



        說明：

       1、當用戶上傳數據時《數據》經3DES加密為《3DES數據》；

       2、數據經過3DES加密后，客戶端會通過MD5加密算法進行加密處理，得到：[MD5（3DES數據）]；

       3、然后系統根據用戶名匹配私鑰加密[MD5（3DES數據）]，得到：[私鑰（MD5（3DES數據））]；

       4、最后將[（3DES數據）+私鑰（MD5（3DES數據））]通過HTTPS加密后一起傳給服務器。

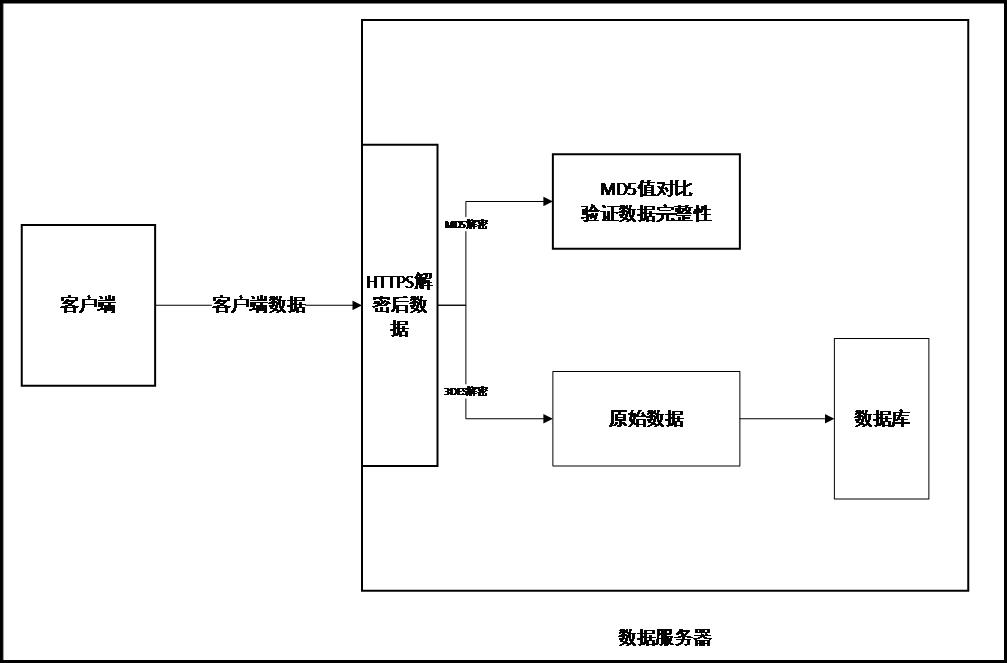

       服務器解密方式如下圖所示：





       說明：

       1、服務器接到：[（3DES數據）+私鑰（MD5（3DES數據））]HTTPS

[（3DES數據）+私鑰（MD5（3DES數據））]HTTPS經TTTPS解密后得到[（3DES數據）+私鑰（MD5（3DES數據））]；

       2、先用MD5算法算出相同的值，得到：[MD5（3DES數據）]；

       3、再用用戶的公鑰解密[私鑰（MD5（3DES數據））][公鑰(私鑰（MD5（3DES數據））)]=[（MD5（3DES數據）]如能解開,證明該[私鑰（MD5（3DES數據））]是用戶所提交的信息；

       4、再比效[MD5（3DES數據）]與[（MD5（3DES數據）]，如果相同,表示（3DES數據）在傳遞過程中沒有被他人修改過，繼而保證數據傳輸的安全性與完整性；

       5、最后系統對（3DES數據）數據解密得到用戶上傳的原始數據（數據），并加密后存于數據庫中；

       6、經過上述客戶端加密，服務器解密的方案，可有效的保證數據傳輸及存儲的安全性。



四、實施效果：

       通過長達一年的方案研究與試驗，我公司《智能變電站配置文件管控系統》數據傳輸與存儲的安全性已完全滿足《Q/GDW1594-2014》標準，并達到了行業領先水平：

       1、實現了數據傳輸的安全性

       通過3DES+MD5+HTTPS的三重加密技術，杜絕明文傳輸的危險，可有效的保證用戶上傳的數據的安全性。

       2、實現了數據傳輸的完整性

       從用戶上傳數據到數據存儲到數據庫中，全程通過MD5碼校驗，保證數據傳輸的完整性。

       3、實現了數據存儲的安全性

       用戶上傳的數據加密后存儲于數據庫中，并進行備份處理，當數據存儲的完整性遭到破壞后，系統會極速響應，恢復破壞的數據。



五、結語：

       建設智能變電站繼電保護配置文件管控系統，是國家電網公司為進一步提升繼電保護專業管理水平，保障電網安全穩定運行而做出的一項重要要求，符合智能電網、全球能源互聯建設的背景需要，勢必為以后的電網建設及電網運維檢修工作帶來便利。同時不遺余力構建國網公司構建運行維護標準化體系和信息安全技術監督體系，全面開展風險評估、強化應急響應、加強信息安全保密等系列措施。保證此部分數據的安全，是我們的責任與使命，我們將不遺余力繼續改進，使我們的系統更安全、可靠。
