一、企業簡介：

       國網浙江省電力公司電力經濟技術研究院（以下簡稱“浙江省經研院”）成立于2012年3月21日，具備工程設計甲級、工程咨詢乙級和工程監理甲級資質，主要負責浙江省電網規劃的研究、編制和評審，相關電網項目可研、施工設計及電廠（用戶）接入系統設計，電網工程監理等工作，是國網浙江省電力公司電網發展支撐單位。



       二、案例背景：

       “十二五”以來，國家電網公司大力推進智能變電站建設，浙江省經研院承接的智能變電站設計項目所占比例也不斷增加。由于全新通信技術標準的應用，使得智能變電站中一、二次設備的接線形式發生了根本性變化，信息傳遞由傳統的模擬信號變為光形式的數字信號，相應設計工作也引發了極大變化。新形勢下，智能變電站二次設計工作面臨一些比較突出問題，浙江省經研院對此進行了總結，如下：

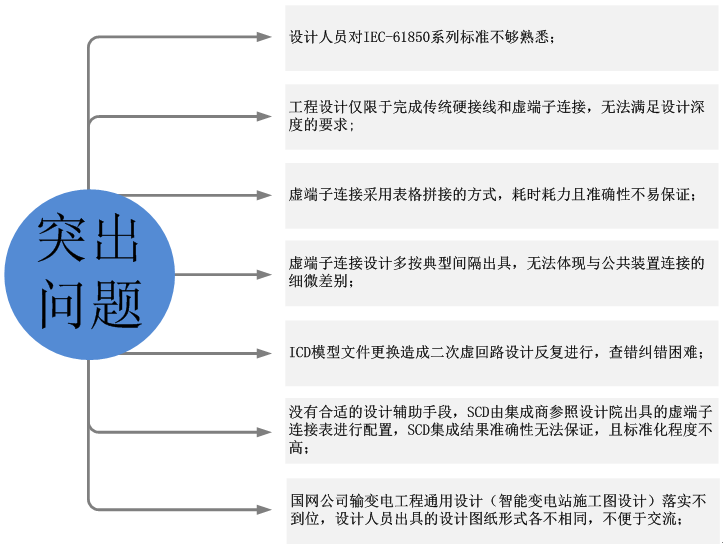

圖 智能變電站二次設計目前面臨問題示圖

上述問題不僅導致智能變電站的設計周期過長，同時給智能變電站的調試、運維、檢修作業帶來困難，浙江省經研院電力二次設計人員希望系統性解決上述問題，卓有成效的提高智能變電站的設計效率同時，增強設計成果的規范性，減輕智能站調試、運維、檢修作業因設計成果不規范引發的不良影響。

三、解決方案：

基于問題現狀，山東容弗新信息科技有限公司為浙江省經研院提供了相關coMis智能變電站設計系統，使以上問題迎刃而解，效果顯著。

系統解決方案如下：

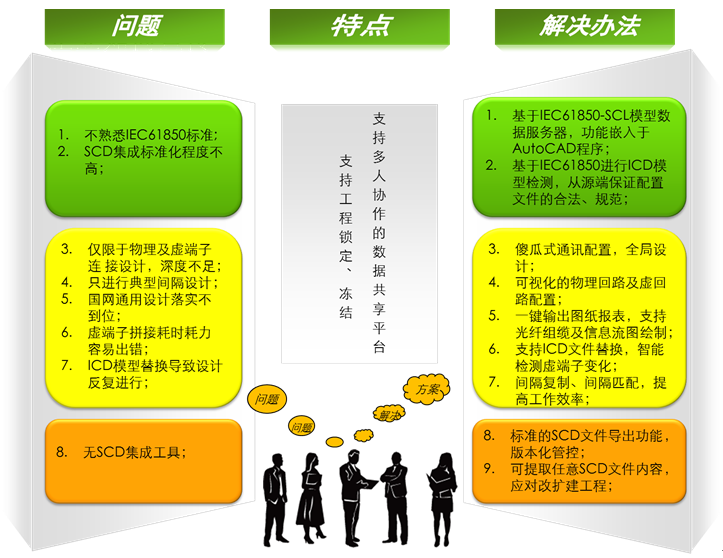

圖 解決方案示圖

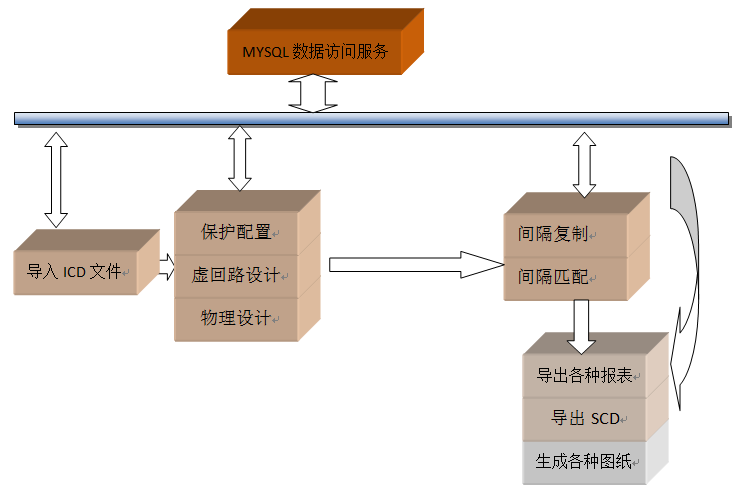

圖 coMis智能變電站設計系統軟件架構示圖

圖 coMis智能變電站設計系統主界面示圖

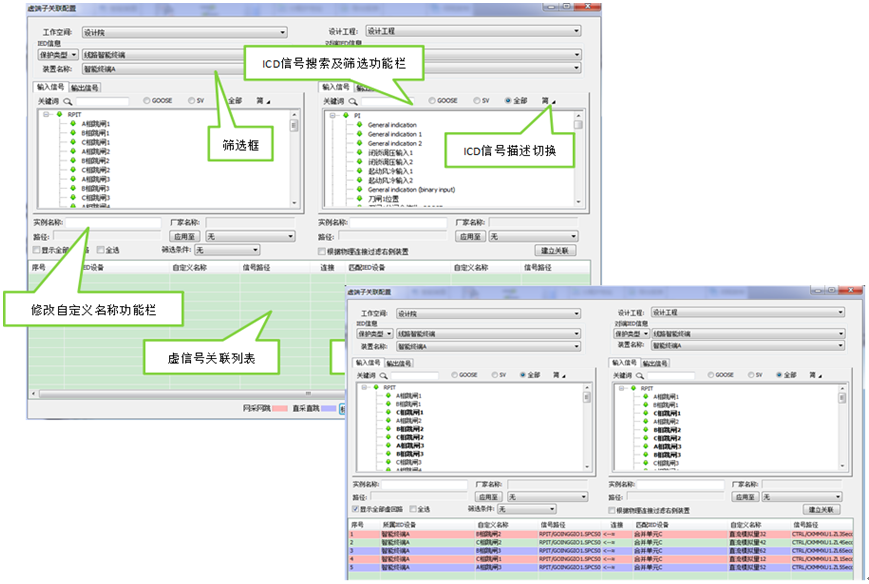

圖 可視化的虛回路設計示圖

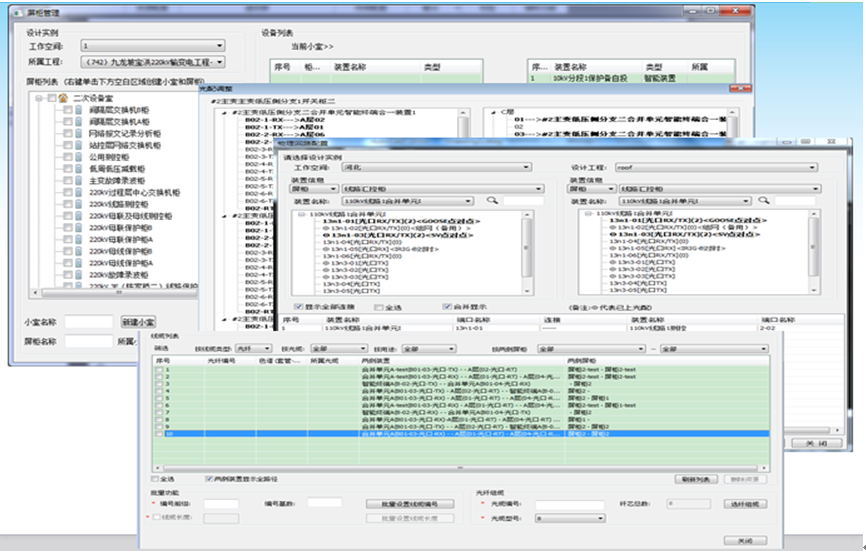

圖 物理回路設計示圖

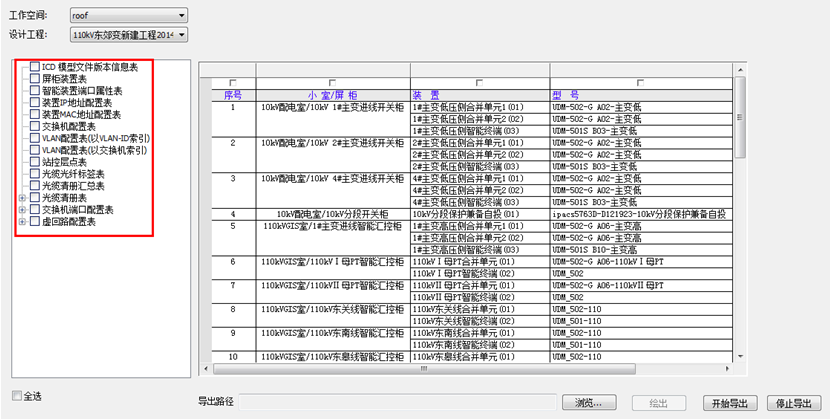

圖 coMis智能變電站設計系統表格導出功能示圖

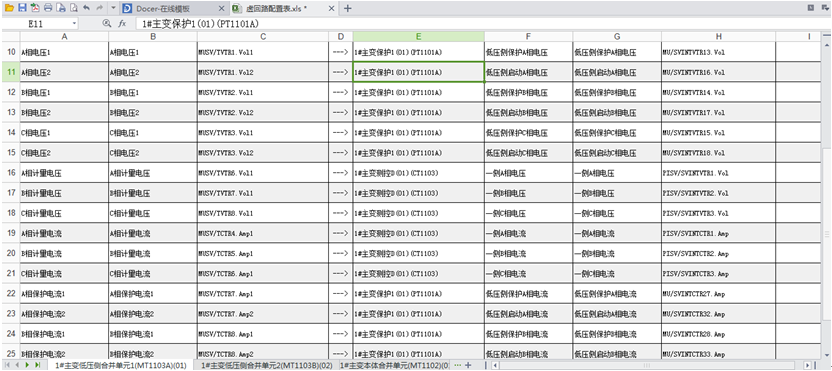

圖 coMis智能變電站設計系統導出的虛端子連接表示圖

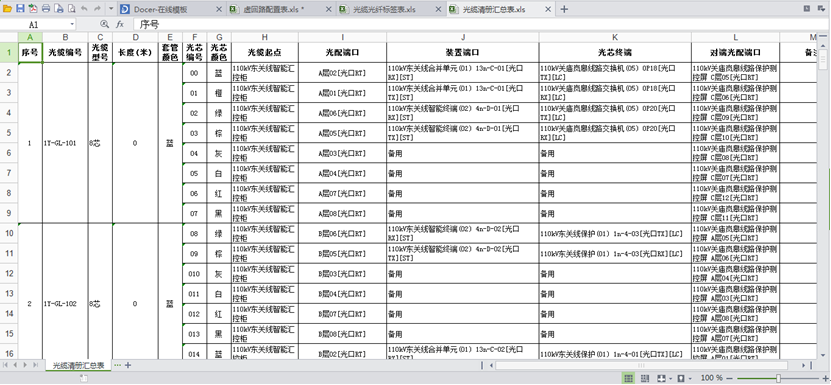

圖 coMis智能變電站設計系統導出的光纜清冊匯總表示圖

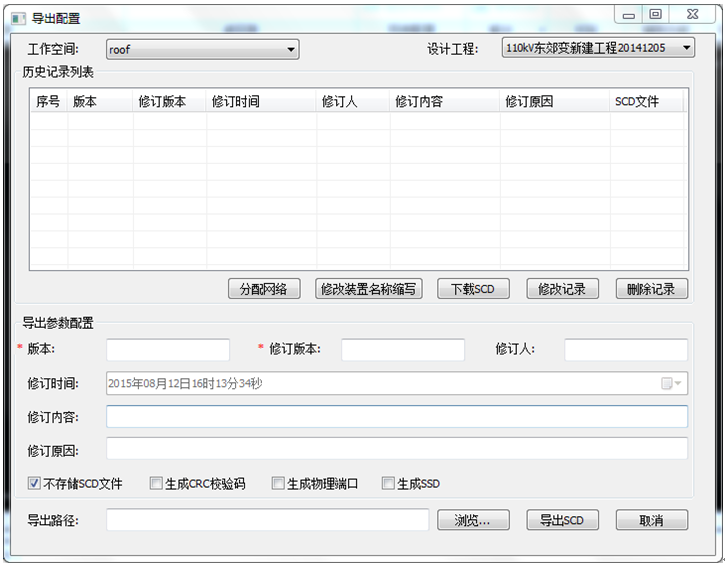

圖 coMis智能變電站設計系統SCD導出示圖



      為盡可能的提升設計效率，coMis智能變電站設計系統從數據軟總線的多人協作（網絡版）、典型間隔復制、間隔匹配、ICD文件替換、自動繪圖五方面入手解決。此外，為規范SCD標準化配置，系統可對ICD文件進行語法格式檢查、數據類型模板檢測、IED通用檢測、服務檢測、數據集檢測、報告控制塊檢測、實例化檢測，從源頭把控模型文件的正確、規范。



       四、實施效果：

       coMis智能變電站設計系統可以完成全站虛回路設計及物理回路設計、引導完成光纖組纜工作、自動生成各種報表等，通過該平臺提供的SCD文件、Excel報表、AutoCAD圖紙等資料，全面、詳細、直觀，解決了以往智能變電站設計深度不足的問題。標準的設計成果能夠及時指導變電站施工及調試，可節省大量建設工期，也便于后期進行智能變電站的檢修維護工作。通過實際運用，浙江省經研院的智能變電站二次設計效率得到大幅提升，110kV智能變電站虛回路設計在無干擾下基本實現1天完成。另外，根據浙江省經研院設計人員的要求，系統實現了光纜清冊表、虛回路配置表等表格的CAD格式繪制，以及無連接的備用光纜配置創建，滿足了浙江省經研院對個性化功能的定制需求。



       五、結語：

       提高設計效率，規范設計成果已經成為智能變電站設計業界的普遍追求，也是建設智能電網及實現全球能源互聯的必然要求，設計院作為設計工作的責任方掌握二次通信集成技術并負責SCD配置集成已經形成趨勢。容弗公司的智能變電站設計系統滿足相關設計單位的普遍需求，直指設計單位未來工作發展趨勢，是電力設計工作者不可或缺的作業支撐工具。
